ویژگی های اصلی
● دامنه: ولتاژ 0-1500 V ، 360a جریان ، قدرت 6kW- ± 54kW
● دو ربع سوئیچینگ یکپارچه ، جریان بین DUT و دو طرفه جریان شبکه
ret دقت ولتاژ {{0}}. 02 ٪ FS ، دقت فعلی 0.1 ٪ fs
● پشتیبانی از تست شارژ\/تخلیه باتری
● عملکرد انتخاب اولویت CC\/CV ، میزان ولتاژ قابل تنظیم ولتاژ قابل تنظیم
punction عملکرد شبیه سازی مقاومت داخلی ، عملکرد زمان خروجی ، عملکرد رمپ خروجی ولتاژ
tables توابع محافظت چندگانه ، OVP ، UVP ، ± OCP ، ± OPP ، OTP ، محافظت از خرابی برق

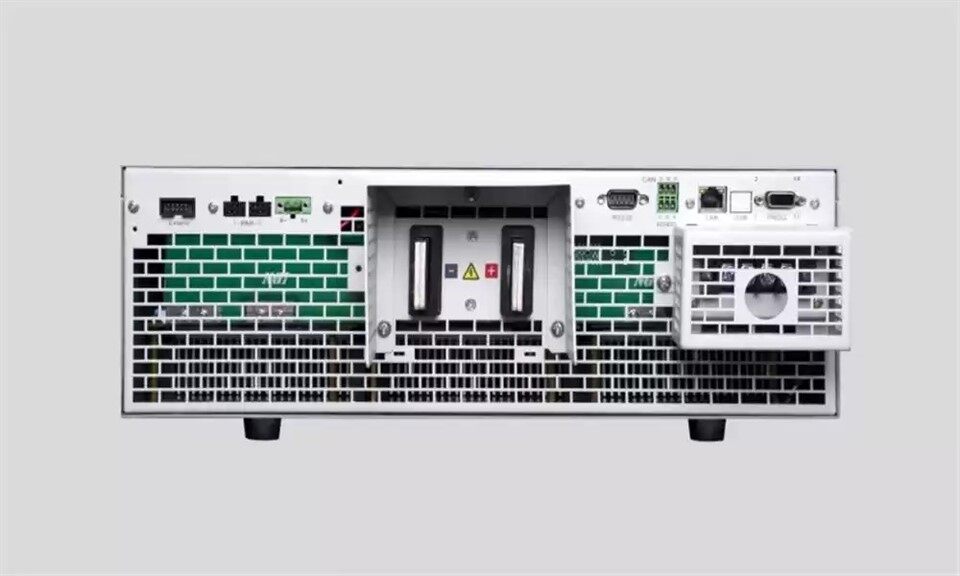

● درگاه LAN و رابط RS232 به عنوان استاندارد ، GPIB ، CAN ، RS485 و USB به عنوان اختیاری
● پشتیبانی از عملکرد شبیه سازی منحنی PV ماتریس IV (اختیاری)
● مجهز به واسطهای دیجیتالی و آنالوگ با ولتاژ بالا و نظارت
قسمتهای کاربردی
● آزمایشگاه ، خط تولید سیستم تست خودکار را خورد
inverer فتوولتائیک ، سلول سوخت هیدروژن ، ماتریس سلول خورشیدی و سایر زمینه های انرژی جدید
strange ذخیره انرژی پرقدرت ، UPS ، اینورتر شبکه میکرو و سایر کاربردهای ذخیره انرژی
● BOBC ، DC-DC ، درایو موتور ، الکترونیک خودرو و سایر زمینه های خودرو
● نیمه هادی و مؤلفه ها ، لیزر ، LED با قدرت بالا و سایر زمینه های آزمایش نیمه هادی
● تجهیزات ارتباطی ، پهپادها ، الکترونیک هوافضا ، جوشکاری\/الکتروپلینگ و غیره
● تست شارژ و تخلیه باتری برق ، باتری ذخیره سازی سرب و خازن فوق العاده
توابع و مزایا
جریان دو طرفه ، سوئیچ یکپارچه بین منبع و بار

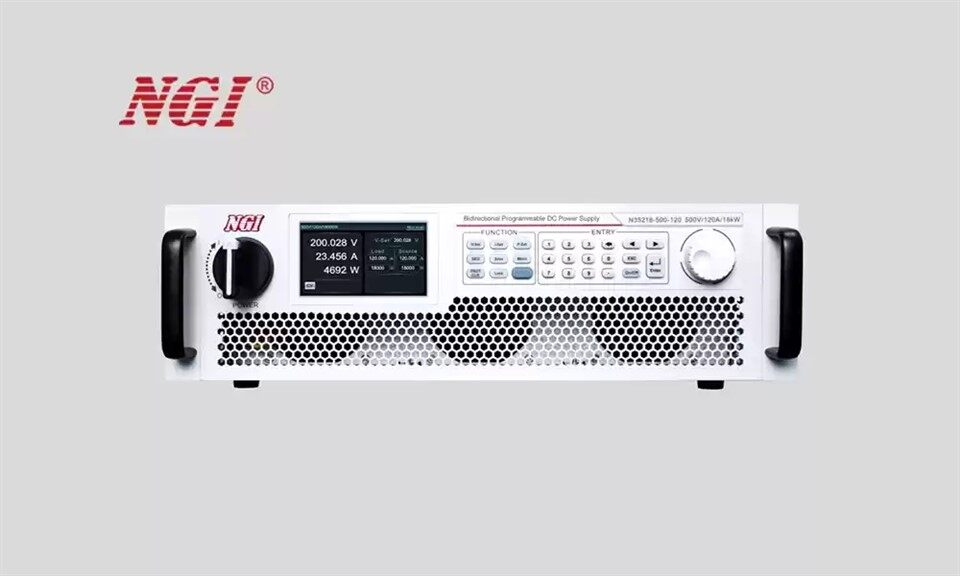

منبع DC سری N35200 نه تنها می تواند قدرت خارجی را تأمین کند بلکه قدرت را نیز جذب می کند و انرژی الکتریکی را به صورت تمیز به شبکه باز می گرداند. منبع تغذیه دو طرفه سری N35200 می تواند به طور مداوم بین خروجی و جریان جذب شده تبدیل شود ، و به طور موثری از ولتاژ یا جریان جریان جلوگیری می کند. این ماده به طور گسترده ای در باتری برق ، UPS ، تخته حفاظت از باتری و سایر تجهیزات تجهیزات ذخیره انرژی استفاده می شود.
طیف گسترده ای از طراحی خروجی
منبع تغذیه DC دو طرفه سری N35200 طراحی طیف گسترده ای را اتخاذ می کند. یک منبع تغذیه واحد می تواند طیف گسترده تری از ولتاژ و جریان را در زیر قدرت خروجی با ارزش ، سناریوهای برنامه آزمایشی مهندسان را برای محصولات با سطح ولتاژ\/جریان مختلف و کاهش هزینه خرید و اشغال فضا در سیستم های آزمایشگاهی یا خودکار انجام دهد.
عملکرد اولویت CC و CV
سری N35200 عملکرد تنظیم اولویت ولتاژ کنترل یا اولویت حلقه کنترل فعلی را دارد ، می تواند حالت کار بهینه را برای آزمایش با توجه به ویژگی های DUT اتخاذ کند ، تا بتواند از DUT بهتر محافظت کند.
همانطور که در شکل 1 نشان داده شده است ، هنگامی که نیاز به کاهش بیش از حد ولتاژ در طول آزمایش دارد ، برای به دست آوردن ولتاژ افزایش سریع و صاف باید از حالت اولویت ولتاژ استفاده شود.
همانطور که در شکل 2 نشان داده شده است ، هنگامی که نیاز به کاهش بیش از حد جریان در حین آزمایش دارد ، باید از حالت اولویت فعلی برای به دست آوردن جریان سریع و صاف استفاده شود.
پاسخ سریع پویا
سری N35200 می تواند به سوئیچ یکپارچه بین خروجی جریان و سینک فعلی دست یابد. به عنوان مثال N {{1} را بگیرید. زمان سوئیچ از منبع 120A تا سینک 120A کمتر از 2ms است.
