ویژگی های اصلی
● 1U ارتفاع + نیمی از عرض 2}}} اینچ ، دامنه گسترده و چگالی قدرت بالا
● حداکثر توان خروجی: 900W
sense حس از راه دور
function عملکرد تست SEQ
control کنترل برنامه نویسی آنالوگ خارجی
● چند محافظ: OVP ، OCP ، OPP ، OTP و مدار کوتاه
function عملکرد اولویت CC و CV
● پشتیبانی از تست شارژ باتری و عملکرد شبیه سازی مقاومت داخلی
punction عملکرد اجرای خودکار پس از راه اندازی ، زمان تأخیر قابل ویرایش اجرا
● طراحی مدولار ، ترکیب کانالهای فرمت مناسب

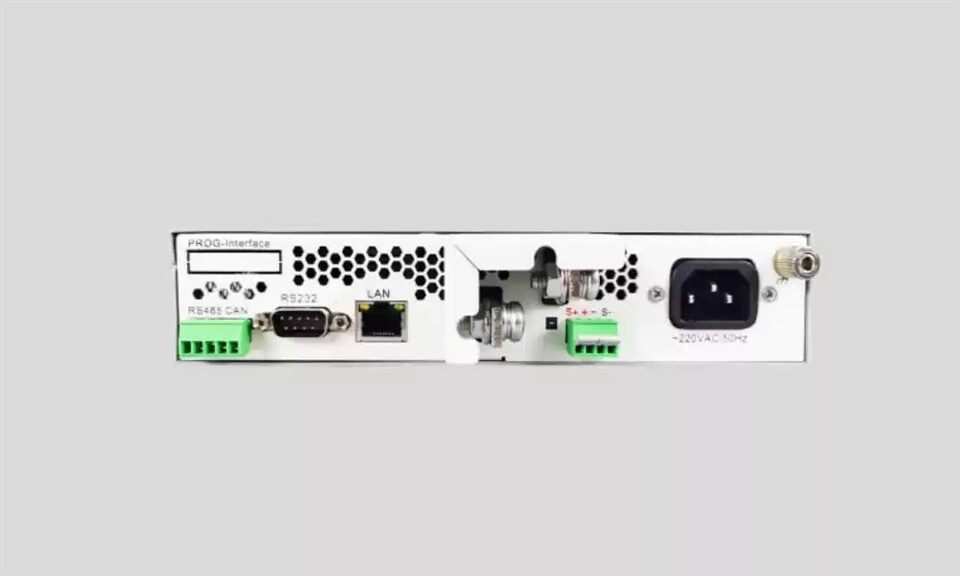

in رابط ارتباطی چندگانه: LAN\/CAN\/RS232\/RS485
قسمتهای کاربردی
● R&D Lboratory
● اتومبیل و هواپیمایی
● سیستم تست خورد
● مبدل صنعتی DC\/DC
motor موتور DC کوچک
توابع و مزایا

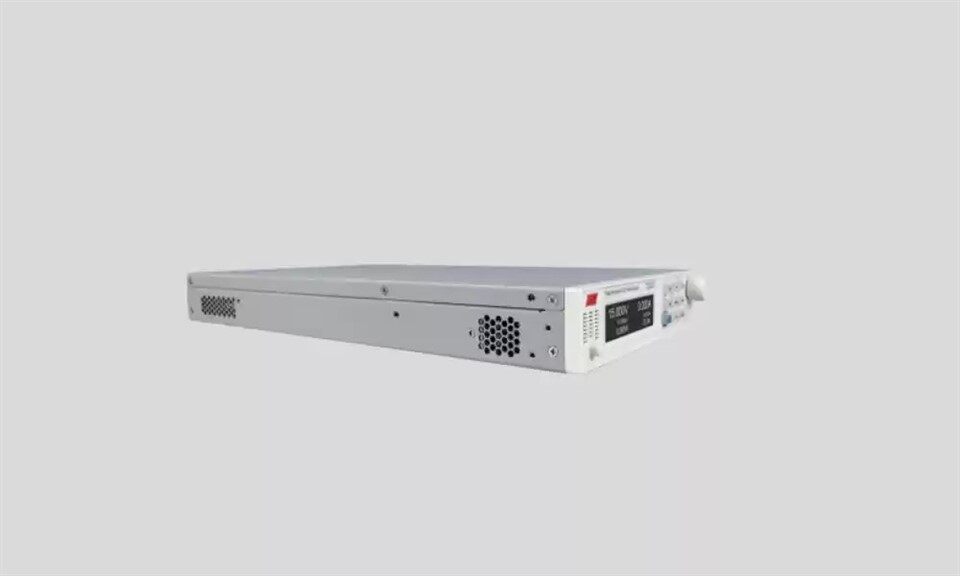

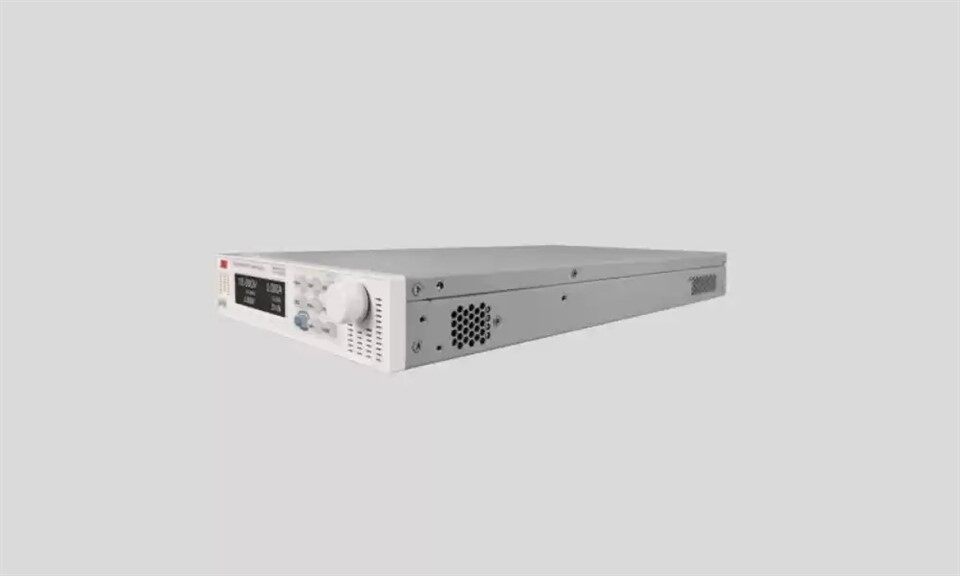

اندازه فوق العاده فشرده ، کارایی بالا
سری N36100 فقط 1U و نیم 19 اینچ است. با این حال ، حداکثر توان خروجی آن تا 900W است. این برنامه دارای چندین کارکرد تست ، محافظت چندگانه و دامنه گسترده است که باعث می شود N36100 در برنامه های مختلف مورد استفاده قرار گیرد.
عملکرد اولویت CC و CV
N36100 عملکرد انتخاب اولویت حلقه کنترل ولتاژ یا حلقه کنترل فعلی را دارد ، که N36100 را قادر می سازد تا حالت تست بهینه را برای DUT های مختلف اتخاذ کند و در نتیجه از DUT محافظت کند.
همانطور که در شکل یک نشان داده شده است ، هنگامی که DUT نیاز به کاهش ولتاژ در طول آزمایش دارد ، مانند تأمین انرژی به یک پردازنده ولتاژ کم یا هسته FPGA ، باید حالت اولویت ولتاژ برای به دست آوردن ولتاژ سریع و صاف انتخاب شود.
همانطور که در شکل دو نشان داده شده است ، هنگامی که DUT نیاز به کاهش بیش از حد جریان جریان در حین آزمایش دارد ، یا هنگامی که DUT با امپدانس کم مانند سناریوی شارژ باتری است ، باید حالت اولویت فعلی برای به دست آوردن جریان سریع و صاف انتخاب شود.
صفحه OLED
صفحه OLED دارای مزایای اندازه جمع و جور ، مصرف کم مصرف ، روشنایی بالا و راندمان بلند است.
عملکرد تست SEQ
عملکرد SEQ N36100 تا 200 مرحله پشتیبانی می کند. این امکان را فراهم می کند تا تنظیمات ولتاژ خروجی ، جریان خروجی ، میزان ولتاژ ، نرخ کشت ولتاژ ، نرخ کنونی کنونی و زمان ساکن برای تک مرحله باشد.
شبیه سازی مقاومت داخلی
سری N36100 امکان تنظیم ولتاژ و مقدار مقاومت داخلی را فراهم می کند. با توجه به جریان خروجی مربوطه ، ولتاژ خروجی با مقاومت تنظیم شده کاهش می یابد. در این حالت ، مقاومت داخلی باتری ثانویه ، سلول سوخت و ابررسانا می تواند به سادگی شبیه سازی شود.
