ویژگی های اصلی
● ولتاژ تا 2250 ولت ، جریان تا 5100a ، تا 180 کیلو وات
● حمایت از موازی استاد\/برده ، قدرت طولانی تا 1.8 مگاوات
● دقت ولتاژ {{0}}. 05 ٪ FS ، دقت فعلی 0.1 ٪ fs
● ولتاژ و نرخ نمونه برداری فعلی 500kHz ، وضوح 16 بیت
factor عامل قدرت 0. 99 ، راندمان تا 93 ٪
● درگاه LAN و رابط RS232 به عنوان استاندارد ، GPIB ، CAN ، RS485 و USB به عنوان اختیاری
function عملکرد اولویت CC و CV
حالت CC ، CV و CP
● استاندارد {0}}} اینچ شاسی 3U
● میزان افزایش قابل ویرایش و سقوط برای ولتاژ و جریان
stary شبیه سازی مقاومت داخلی ، عملکرد SEQ ، عملکرد رمپ ولتاژ
● چند محافظ: OCP ، OVP ، LVP ، OTP ، OPP

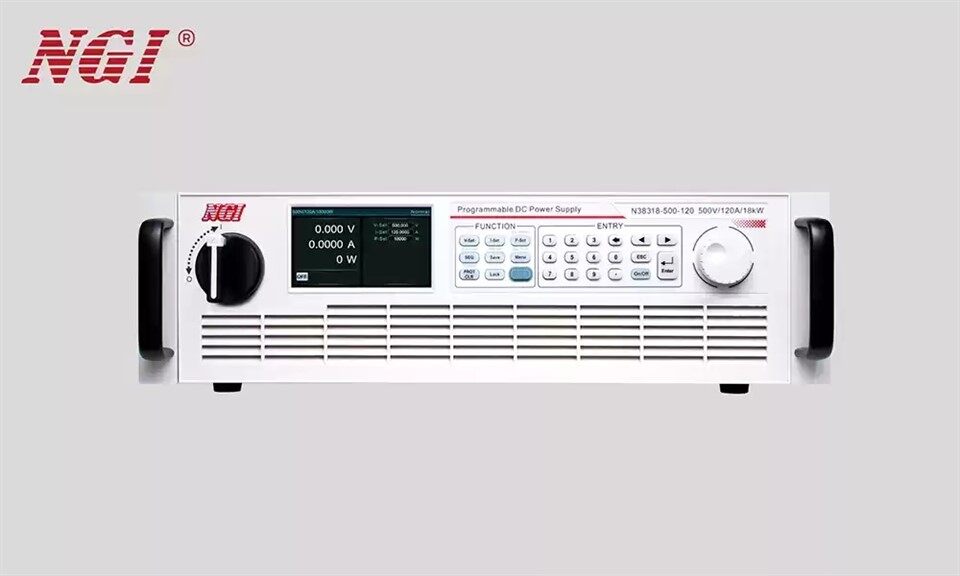

● مجهز به صفحه LCD ، دکمه های عددی و دستگیره برای پشتیبانی از عملکرد محلی
● مجهز به واسطهای دیجیتالی و آنالوگ با ولتاژ بالا و نظارت
قسمتهای کاربردی
fields زمینه های انرژی جدید مانند باتری Li-on ، فتوولتائیک ، سوخت هیدروژن ، BMS ذخیره انرژی و غیره.
● تست و قدرت مؤلفه الکترونیکی با توان بالا
● آزمایشگاه ، خط تولید سیستم تست خودکار را خورد
field زمینه های الکترونیکی قدرت ، مانند مبدل DC-DC با قدرت بالا ، اینورتر DC-AC و غیره.
● آزمایش و قدرت الکترونیک هوافضا
field زمینه های اتوماسیون صنعتی ، مانند کنترل کننده ، درایو ، سرورها ، روبات ها و غیره.
توابع و مزایا
طیف گسترده ای برای صرفه جویی در هزینه خرید
حداکثر قدرت سری N38300 نتیجه حداکثر نیست. ولتاژ ضرب شده توسط حداکثر. فعلی به عنوان مثال بیایید مدل n {{1} را بگیریم. حداکثر قدرت 6 کیلو وات در حالی که حداکثر است. ولتاژ 300 ولت و حداکثر. 75A فعلی. در مقایسه با منبع تغذیه سنتی ، این ویژگی محدوده کاربرد گسترده تری N38300 را ارائه می دهد ، که هزینه خرید و اشغال فضا را به میزان قابل توجهی کاهش می دهد.
عملکرد اولویت CC و CV
N38300 عملکردی در انتخاب اولویت حلقه کنترل ولتاژ یا حلقه کنترل فعلی دارد که N38300 را قادر می سازد تا حالت تست بهینه را برای DUT های مختلف اتخاذ کند و در نتیجه از DUT محافظت کند.
همانطور که در شکل یک نشان داده شده است ، هنگامی که DUT نیاز به کاهش ولتاژ در طول آزمایش دارد ، مانند تأمین برق به یک پردازنده ولتاژ کم یا هسته FPGA ، باید حالت اولویت ولتاژ برای به دست آوردن ولتاژ سریع و صاف انتخاب شود.
همانطور که در شکل دو نشان داده شده است ، هنگامی که DUT نیاز به کاهش بیش از حد جریان جریان در طول آزمایش دارد ، یا هنگامی که DUT با امپدانس کم مانند سناریوی شارژ باتری است ، باید حالت اولویت فعلی برای به دست آوردن جریان سریع و صاف انتخاب شود.
شبیه سازی مقاومت داخلی
سری N38300 امکان تنظیم ولتاژ و مقدار مقاومت داخلی را فراهم می کند. با توجه به جریان خروجی مربوطه ، ولتاژ خروجی با مقاومت تنظیم شده کاهش می یابد. در این حالت ، مقاومت داخلی باتری ثانویه ، سلول سوخت و ابررسانا می تواند به سادگی شبیه سازی شود.
طراحی مستر\/برده ، مناسب برای گسترش قدرت
N38300 می تواند به طور مستقل یا در عملکرد موازی مستر\/برده استفاده شود. این حالت دارای حالت مستر\/برده داخلی و حداکثر است. قدرت را می توان به 1.8 مگاوات گسترش داد. این یک طرح اشتراک فعلی منحصر به فرد را اتخاذ می کند تا اطمینان حاصل شود که هر ماژول بار را به طور مساوی به اشتراک می گذارد و از قوام استفاده از محصول اطمینان می دهد.
