ویژگی های اصلی
● 5 در 1 (منبع ولتاژ ، منبع فعلی ، اندازه گیری I\/V\/R)
● پشتیبانی از سفارشی سازی ولتاژ بالاتر ، جریان بالاتر و جریان پالس
● حمایت از پروتکل SCPI
function عملکرد خروجی موج مربع
● دقت اساسی تا 100μV ، 600 Pa ، 300μΩ
● بندر LAN ، رابط RS232
دامنه اندازه گیری گسترده ، 200 ولت تا 1μV ، 3A تا 10PA ، 200MΩ تا 10μΩ
● حداکثر نرخ نمونه برداری 100kps
● منبع و سینک (4-} عملیات)
● 2\/4\/6- اندازه گیری مقاومت سیم
port درگاه USB جلو ، پشتیبانی از ذخیره سازی تصاویر
● 2u\/ ½19 "شاسی ، طراحی سبک و قابل حمل
صفحه LCD LCD 4.3 اینچی ، رابط کاربری ساده ، آسان برای استفاده
● پشتیبانی از حالت رفت و برگشت پله خطی و لگاریتمی پله های لگاریتمی
قسمتهای کاربردی
توابع و مزایا
5 در 1 (منبع ولتاژ ، منبع فعلی ، اندازه گیری I\/V\/R)

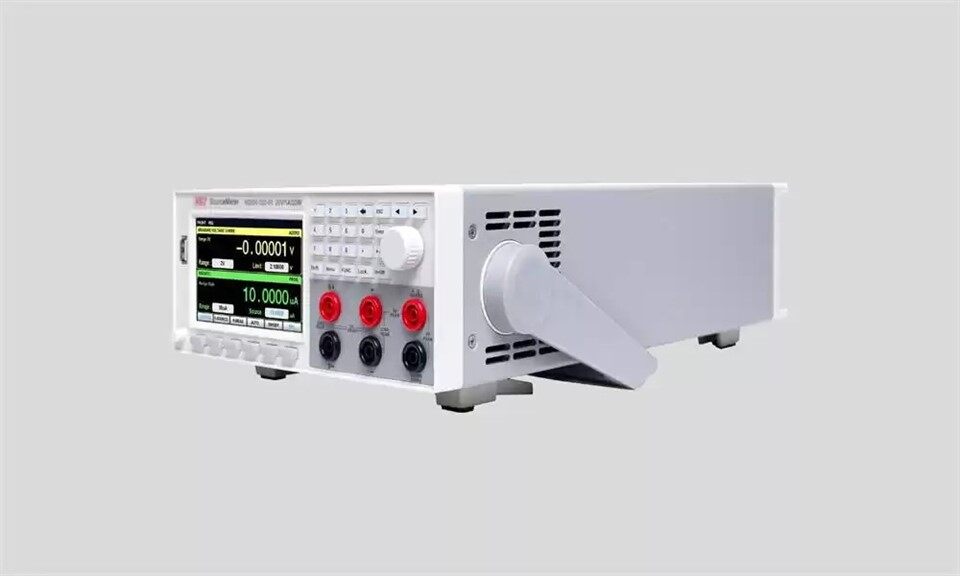

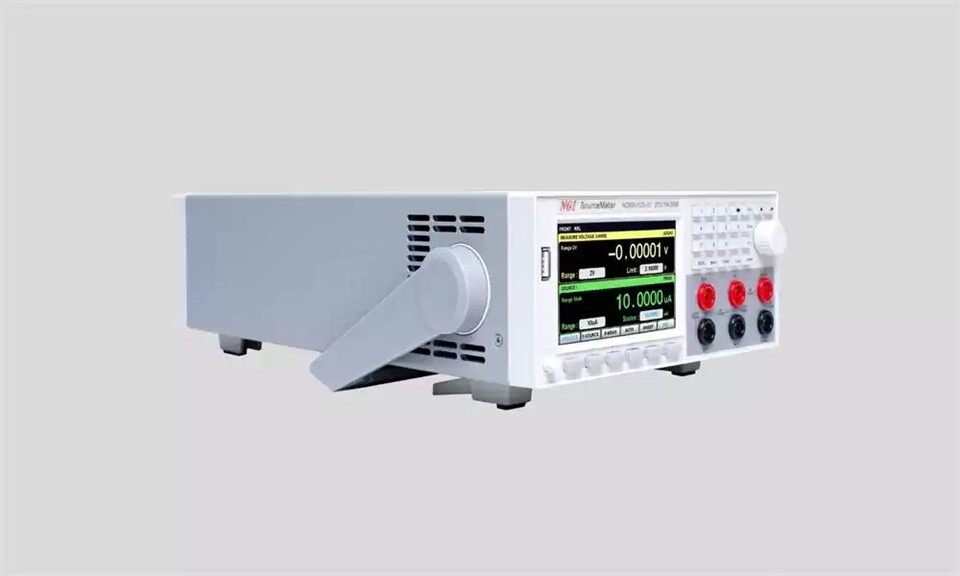

سری N2600 یک شاسی استاندارد ½ {1}}} اینچ 2U را اتخاذ می کند. ادغام منبع و اندازه گیری مدارها در یک ابزار مستقل جمع و جور ، توسعه سیستم ، تنظیم و زمان نگهداری را به شدت کاهش می دهد ، در حالی که صرفه جویی در فضای نیمکت تست و کاهش هزینه کلی خرید. ویژگی اتصال دقیق سری N2600 SMU مزایای بسیاری از ابزارهای گسسته را ارائه می دهد. در حالی که ولتاژ خروجی دقیق و منابع فعلی را ارائه می دهد ، می تواند جریان ، ولتاژ و مقاومت را اندازه گیری کند و سرعت پاسخ تست بالایی دارد که می تواند DUT را از آسیب رساندن به اضافه بار گاه به گاه ، فراری حرارتی و غیره محافظت کند.
عمل چهار چهارم به عنوان منبع یا بار
چهار ربع: ربع قدرت به نمودار چهارگوش تشکیل شده با ولتاژ به عنوان محور x و جریان به عنوان محور y اشاره دارد. در ربع های اول و سوم ، ولتاژ و جریان همان جهت را طی می کند ، و SMU قدرت را به DUT عرضه می کند که به آن حالت منبع گفته می شود. در ربع های دوم و چهارم ، ولتاژ و جهت گیری جریان جریان ، تخلیه DUT به SMU ، و SMU به طور منفعلانه جریان ورودی را جذب می کند و یک مسیر بازگشت برای جریان را فراهم می کند که به آن حالت سینک گفته می شود.
خصوصیات IV
معمولاً ، خصوصیات IV از یک DUT نیاز به استفاده از آمپر ، ولت متر ، منبع ولتاژ و منبع فعلی دارد. فرایند برنامه نویسی ، هماهنگ سازی ، اتصال ، اندازه گیری و تجزیه و تحلیل هر یک از این ابزارها پیچیده ، وقت گیر است و فضای نیمکت آزمایشی بیش از حد را به خود اختصاص می دهد. سری N2600 می تواند روند آزمایش را تا حد زیادی ساده کند و اشغال فضای نیمکت تست را کاهش دهد. N2600 عملکرد ربع {4}} را فراهم می کند. هنگام کار در ربع 1 و 3 ، N2600 به عنوان منبع تغذیه برای تأمین انرژی به DUT عمل می کند. هنگام کار در ربع 2 و 4 ، N2600 به عنوان سینک (بار) برای جذب انرژی عمل می کند. در حالت منبع یا سینک ، N2600 می تواند ولتاژ ، جریان و مقاومت را اندازه گیری کند و آن را به عنوان انتخاب ایده آل برای توصیف IV DUT ، مانند تحقیقات مواد ، الکترونیک ، نیمه هادی و غیره تبدیل کند.
پاکت قدرت
متفاوت از منبع تغذیه ماتریس سنتی ، تحت همان قدرت در N2600 ، کاربران می توانند با توجه به نیازهای واقعی ، ولتاژ بالا و ولتاژ جریان و جریان کم یا کم و خروجی جریان بالا را انتخاب کنند. حد منبع\/سینک N2600 نیز با انتخاب مشخصات مختلف متفاوت است.
N 2600-020-01 منبع\/سینک سینک: ±21v@±1.05a
N 2600-200-01 منبع\/سینک سینک: ±21v@±1.05A ± 210V@± 105mA
N 2610-100-03 منبع\/سینک سینک: ±21V@±3.15A ±105V@±1.05A ±105Vvinka@ird10.5a (فقط حالت پالس)
جابجایی راه پله خطی و لگاریتمی راه پله
N2600 از حالت های رفت و برگشت راه پله لگاریتمی و لگاریتمی پله خطی پشتیبانی می کند. حالت رفت و برگشت پس از تنظیم رابطه عملکردی و نقطه حفاظت ، به طور خودکار اجرا می شود ، که باعث افزایش کارایی تست می شود. دو شکل موج جابجایی اساسی را می توان برای عملکرد تک رویداد یا مداوم تنظیم کرد و N2600 را برای خصوصیات I\/V ، I\/R ، V\/I و V\/R ایده آل کرد.
- رفت و برگشت راه پله خطی: رفت و برگشت از سطح شروع تا سطح پایان در مراحل خطی مساوی
- رفت و برگشت پله لگاریتمی: جارو در مقیاس ورود به سیستم با تعداد مشخصی از مراحل در هر دهه
اندازه گیری مقاومت سیم 2\/4\/{2}}
N2600 SMU یک عملکرد مولتی متر دیجیتال با دقت بالا را ادغام می کند ، که نه تنها از ولتاژ با دقت بالا و اندازه گیری فعلی پشتیبانی می کند ، بلکه اندازه گیری مقاومت سیم 2\/4\/{5} را نیز پشتیبانی می کند ، که برای سناریوهای مختلف تست مناسب است.
2- اندازه گیری مقاومت سیم برای سناریوهای تست مناسب است که مقاومت در برابر تست ها بسیار کوچکتر از مقاومت برای اندازه گیری است ، صرف نظر از از دست دادن افت ولتاژ ناشی از تست منجر می شود.
اندازه گیری مقاومت سیم {0}} برای اندازه گیری مقاومتهای با ارزش کم مناسب است. N2600 SMU دارای یک عملکرد تصحیح خودکار است که اثرات سرب را از بین می برد.
6- اندازه گیری مقاومت سیم: هنگامی که مقاومت اندازه گیری شده به موازات سایر مقاومت ها متصل می شود ، مقاومت های دیگر به صورت شستشو می شوند و بر آزمون تأثیر می گذارند. N2600 SMU از اندازه گیری مقاومت سیم {2}} استفاده می کند تا اندازه گیری درجا مقاومت در برابر PCB را فعال کند.
اتوماسیون برای بهبود کارآیی آزمایش تولید
N2600 SMU در حالی که اندازه گیری های با دقت بالا را انجام می دهد ، بدون تغییر اتصالات یا استفاده از دستگاه های اضافی ، ولتاژ با دقت بالا و منابع فعلی را ارائه می دهد ، که باعث افزایش کارایی تست تولید می شود. در عین حال برای برآورده کردن نیازهای توان برنامه های تولید ، N2600 دارای بسیاری از توابع داخلی برای اجرای توالی های تست پیچیده بدون استفاده از کنترل آهسته رایانه یا ارتباط GPIB است.
صفحه بزرگ LCD

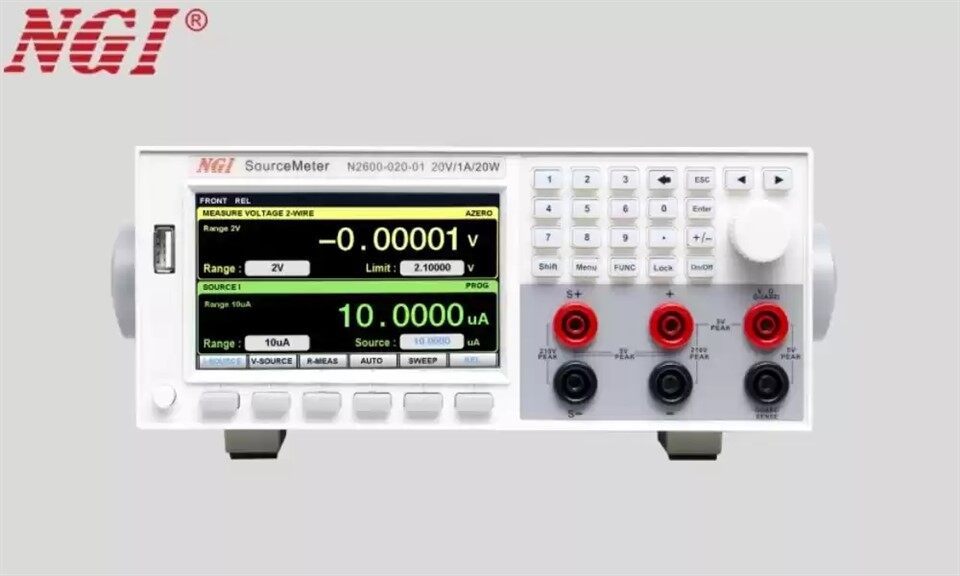

N2600 SMU مجهز به صفحه LCD {2}}} اینچ است. در مقایسه با صفحه های VFD سنتی ، صفحه های LCD مزایای مصرف کم مصرف ، اندازه کوچک و تابش کم را دارند. در عین حال ، همراه با طراحی رابط حرفه ای ، N2600 قابل استفاده آسان است و صفحه نمایش بازخوانی بصری و جامع است.
کنترل از راه دور برای ادغام آسان سیستم

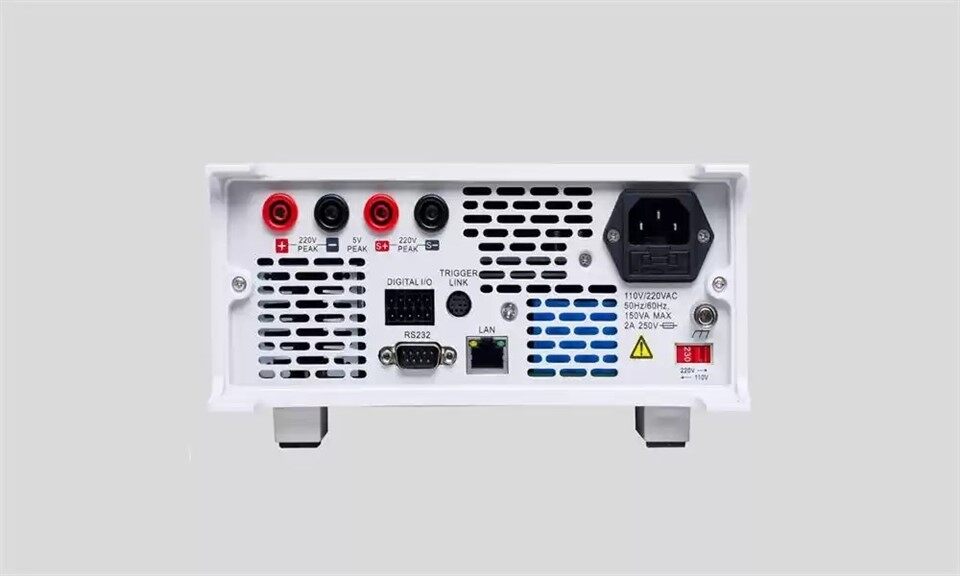

NGI یک نرم افزار رایگان برنامه کاربردی PC را در اختیار کاربران قرار می دهد ، که می تواند نیازهای آزمایش سناریوهای مختلف برنامه را برآورده کند. N2600 SMU مجهز به درگاه LAN و رابط RS232 است و از دستورات SCPI\/MODBUS پشتیبانی می کند.
