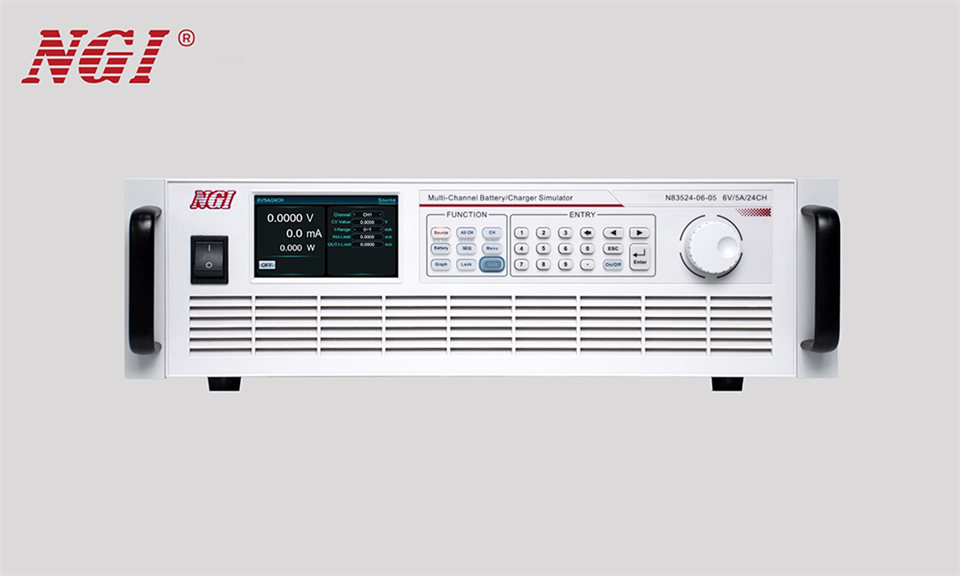

کانال های N 83524 24 شبیه ساز باتری دو طرفه (6V\/CH)

N83524 یک شبیه ساز باتری قابل برنامه ریزی با قدرت کم ، چند کانال و با دقت بالا است. با اتخاذ طراحی دوتایی دوگانه ، جریان را می توان شارژ و تخلیه کرد که می تواند نیازهای آزمایش BMS و تست الکترونیک مصرفی را برآورده کند. دقت ولتاژ آن تا {5}}} 6mV است ، و از اندازه گیری جریان سطح μA ، مستقل تا 24 کانال پشتیبانی می کند. کانال ها از یکدیگر جدا شده اند که برای اتصال سری مناسب است. N83524 از طریق رابط LAN\/RS232\/CAN از عملکرد محلی و عملکرد از راه دور پشتیبانی می کند. نرم افزار کاربردی N83524 به راحتی قابل استفاده است که می تواند تقاضای شبیه سازهای باتری را در محیط های تست چند کانال ، چند پارامتری و پیچیده برآورده کند.

ارسال درخواست

دانلود

شرح

پارامترهای فنی

ویژگی های اصلی

دامنه ولتاژ: 0-6 v

دامنه فعلی: ± 1A\/± 3A\/± 5a

● دقت ولتاژ تا 0. 6mv

● اندازه گیری جریان سطح μA

integration بالا ، مستقل تا 24 کانال ، هر کانال جدا شده

● ولتاژ نویز کمتر از یا مساوی با 2MVRMS

● پاسخ پویا سطح μS ، شبیه سازی ویژگی های باتری واقعی

are محصولات سری NB108 اختیاری برای دستیابی به شبیه سازی گسل و اندازه گیری فعلی سطح NA

● پشتیبانی از حالت شارژ ، شبیه سازی باتری ، تست SEQ ، تست SOC

صفحه نمایش LCD با کیفیت بالا 4.3 اینچ ، کنترل محلی\/از راه دور ، نرم افزار کاربردی استاندارد

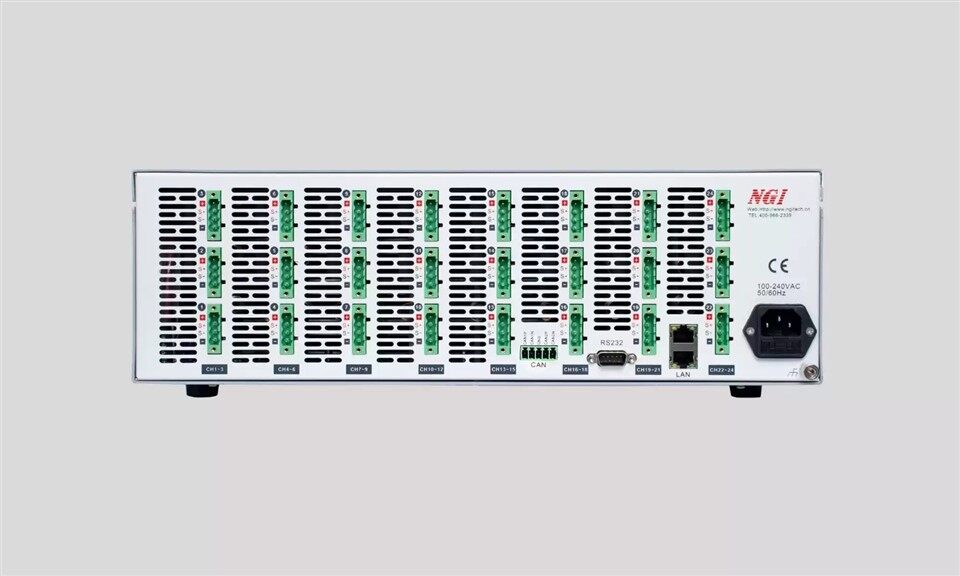

● درگاه LAN ، رابط RS232 ، می تواند رابط کند. درگاه های دوگانه LAN ، مناسب برای کاربرد آبشار

قسمتهای کاربردی

test آزمایش BMS\/CMS برای وسیله نقلیه انرژی جدید ، پهپاد و ذخیره انرژی

test تست هیئت مدیره محافظت از باتری

● قابل حمل الکترونیک قابل حمل تحقیق و توسعه و تولید ، مانند موبایل ، هدفون بلوتوث و غیره.

test تست تولید ابزارهای برقی ، مانند درایور پیچ برقی

● منبع تغذیه به محصولات کم مصرف ، مانند DC-DC ، محصولات شارژ بی سیم

test تست دستگاه نگهداری باتری

توابع و مزایا

تست تعادل فعال\/منفعل

با طراحی فعلی دو طرفه ، هر کانال از ورودی و خروجی فعلی 5A پشتیبانی می کند. کاربران می توانند مدل شارژ و تخلیه باتری را سفارشی کنند ، که به طور کامل الزامات تست تعادل فعال\/منفعل BMS را برآورده می کند.

active/passive balancing test

پاسخ سریع پویا

سری N83524 توانایی پاسخ سریع پویا دارد. زمان پاسخ بار متغیر از 10 ٪ تا 90 ٪ و ولتاژ در 50mV ولتاژ قبلی کمتر از 100μs است ، که می تواند اطمینان حاصل شود که موج موج افزایش و سقوط ولتاژ با سرعت بالا و بدون بیش از حد و ولتاژ خروجی پایدار به DUT ارائه می دهد.

fast dynamic response

شبیه سازی باتری مناسب برای تست تراشه های BMS از مشخصات مختلف

شبیه سازهای باتری سری N83524 دارای چندین کارکرد و ویژگی ها ، منبع پشتیبانی ، شارژ ، شبیه سازی باتری ، تست SOC ، تست SEQ ، نمودار و غیره هستند. N83524 می تواند به ولتاژ با دقت بالا و اندازه گیری های فعلی دست یابد تا سریعاً پاسخ محصولات الکترونیکی قابل حمل را در شرایط مختلف باتری تأیید کند. یک دستگاه می تواند به چندین کاربرد ، تجهیزات تست ساده و بهینه سازی روش های تست دست پیدا کند. مدار داخلی N83524 برای تراشه های مختلف بهینه شده است ، که می تواند برای آزمایش تراشه های BMS با مشخصات مختلف سازگار باشد.

N83524 operation mode

واحد شبیه سازی خطای اختیاری

N83524 24 کانال خروجی مستقل را در شاسی 3U {2}} اینچ 3U ادغام می کند. توسط NB {108-2} واحد شبیه سازی خطا (همانطور که در شکل زیر نشان داده شده است) ، می تواند شبیه سازی {5}}}}} CIRCUIT CIRCURE مثبت و منفی ، مدار باز مثبت و منفی و قطبیت معکوس را تحقق بخشد. توسط NB {7}} ، می تواند ادغام سیستم تست را بهبود بخشد ، سیم کشی پیچیده را کاهش دهد ، در فضا صرفه جویی کند و هزینه های کاربران را کاهش دهد.

fault simulation unit
